Miernik instalacji fotowoltaicznej
Parametry techniczne Gwarancja 24 m-ce
|
Największe zalety

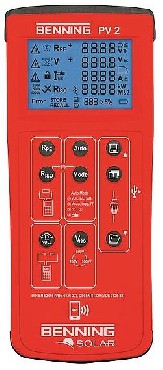

Miernik instalacji fotowoltaicznej BENNING PV 2 Miernik do fotowoltaiki BG050422 - łatwa obsługa - wybór za pomocą klawiszy
- szybkość - badania w ciągu kilku sekund
- bezpieczne połączenie - pomiar, nawet jeśli system fotowoltaiczny jest w trakcie dostarczania energii
- badanie zgodnie z VDE 0126-23 (DIN EN 62446)
Najważniejsze cechy miernika do fotowoltaiki: - czytelne i jednoznaczne wyświetlanie wszystkich wyników pomiarów
- bezpieczne połączenie pomiarowe, nawet jeśli system fotowoltaiczny dostarcza energię
- automatyczne procedury testowe do pomiaru krzywej z lub bez testu RISO
- wskazanie Uo / c, Umpp, Is / c, Impp, współczynnik wypełnienia (FF) i RISO ze wskazaniem ,,PASS / FAIL"
- pomiar izolacji przy napięciu testowym 250 V, 500 V i 1000 V.
- pomiar rezystancji izolacji za pomocą 4 mm przewodów pomiarowych do testów kabli PV itp.
- procedura automatycznej kontroli (napięcie obwodu otwartego 1000 V DC, prąd zwarciowy 15 A DC, rezystancja izolacji)
- automatyczne wyświetlanie polaryzacji napięcia z dźwiękowym / wizualnym ostrzeżeniem o odwrotnej polaryzacji
- pamięć wartości pomiarowych dla 999 wskazań wyświetlacza (ciągi PV)
- interfejs USB i oprogramowanie do pobierania BENNING SOLAR Rejestrator danych do pobierania zmierzonych wartości w formacie CSV (opcja)
- wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje znacznik daty / godziny do każdego procesu
- połączenie radiowe z opcjonalnym przyrządem do pomiaru nasłonecznienia i temperatury BENNING SUN 2
- wynik pomiaru z informacją ,,pass / fail"
- bezpośrednie połączenie ze wszystkimi standardowymi modułami fotowoltaicznymi za pomocą złączy MC4 lub ,,Sunclix"
- wyświetlacz LC z podświetleniem
- automatyczne wyłączanie (indywidualnie ustawiane od 1 do 10 minut) - testy mogą odnosić się do modułów PV, ciągów PV lub całego systemu PV.
- opcjonalne oprogramowanie komputerowe BENNING SOLAR Manager (nr art. 050423) do tworzenia raportów z testów i dokumentacji cech
- darmowa aplikacja BENNING PV Link (wymaga urządzenia z Androidem i funkcją NFC)
Miernik do fotowoltaiki - funkcje - pomiar rezystancji przewodu ochronnego prądem testowym 200 mA
- pomiar napięcia w obwodzie otwartym (Uo / c) modułów lub ciągów PV do 1000 V DC
- pomiar prądu zwarciowego (Is / c) przez obwód wewnętrzny do 15 A DC bez żadnego niebezpieczeństwa dla użytkownika
- pomiar rezystancji izolacji między zwartymi przewodami prądu stałego (+/-) a uziemieniem z regulowanym napięciem testowym (250 V, 500 V, 1000 V)
- oddzielny dwubiegunowy pomiar rezystancji izolacji za pomocą linii pomiarowej 4 mm do 300 MOhm
- pomiar charakterystyki prądowo-napięciowej (I-V) i charakterystyki mocy (P-V)
- wskazanie napięcia (Umpp), prądu (Impp) w punkcie maksymalnej mocy (mpp) i współczynnika wypełnienia (FF)
- test działania poprzez pomiar prądu do 40 A AC / DC (za pomocą adaptera cęgowego BENNING CC 3, nr art. 044038)
- BENNING PV 2 jest w stanie odbierać zmierzone wartości (nasłonecznienie, temperatura modułu fotowoltaicznego / temperatura otoczenia oraz datownik / data) z miernika BENNING SUN 2 (opcjonalnie, pozycja nr 050420) przez połączenie radiowe
Parametry techniczne miernika - Wyświetlacz Graficzny
- Rpe rezystancja przewodu ochronnego 0,05Ohm - 199Ohm
- Prąd testowy +/- 200 mADC
- Napięcie obwodu otwartego (Uo / c) 5V - 1000Vdc
- Prąd zwarciowy (Is / c) 035A - 15Adc
- Nasłonecznienie 100 W / m2 - 1250 W / m2
- Napięcie testowe 250 V, 500 V, 1000 VDC
- Rezystancja izolacji 0,05 MOhm - 300 MOhm
- Pomiar AUTO 1 +/-, Uo / c, Is / c, Riso
- Pomiar AUTO 2 Charakterystyczny (I-V, P-V)
- Pomiar AUTO 3 Pomiar 1 + 2
- Prądu stały stringu / prąd przemienny 0,1 A - 40 AAC / DC (za pomocą BENNING CC 3)
- Nasłonecznienie 100 W / m2 - 1250 W / m2 (za pomocą BENNING SUN 2)
- Temperatura modułu fotowoltaicznego / temperatura otoczenia - 30 ° C - + 125 ° C (za pomocą BENNING SUN 2)
- Napięcie 30 V - 440 V AC / DC
- Pamięć wartości pomiarowych 999 rekordów danych
- interfejs USB / radio / NFC
- Zakres dostawy Walizka, przewody pomiarowe, krokodyle, przewody pomiarowe MC4 i sunclix, baterie, kabel USB, płyta CD-ROM z oprogramowaniem do pobrania, certyfikat kalibracji
- Index 50422
Benning jest wiodącym producentem sprzętu diagnostycznego dla motoryzacji i przemysłu, urządzeń utrzymujących napięcie, a także wskaźników napięcia. Oferująca szeroką gamę produktów marka zyskała zaufanie odbiorców sprzętem niezawodnym, wygodnym w użytkowaniu i bezpiecznym, co potwierdzają spełniane międzynarodowe normy. Jakość, doświadczenie i 80 lat najlepszych tradycji.
